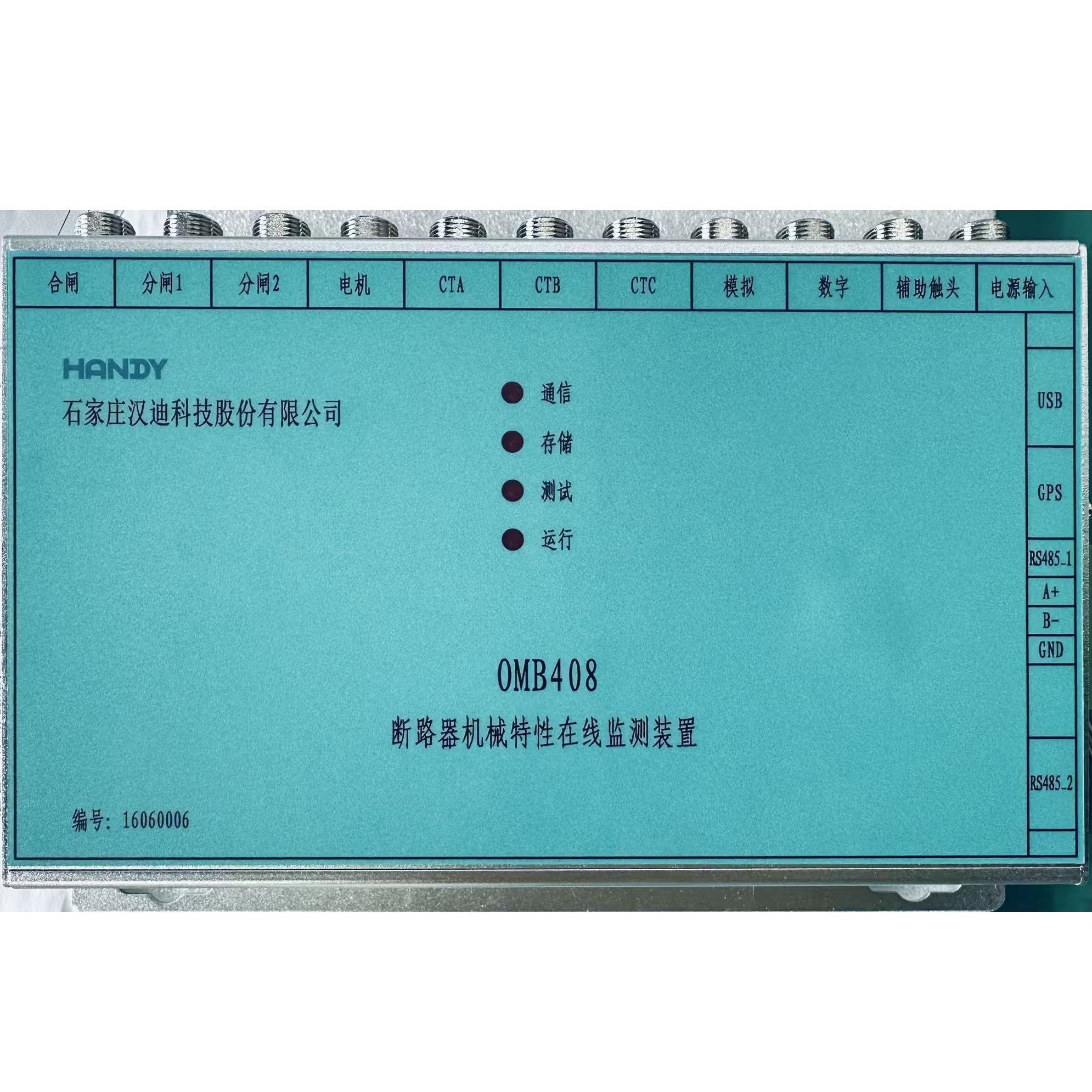

OMB408断路器机械特性在线监测装置

1.合分闸线圈电流监测，采用三个开口式穿心霍尔电流传感器，分别采集合闸线圈、两个分闸线圈电流波形。

2.储能电机电流监测，采用开口式穿心霍尔电流传感器，采集储能电机电流波形。

3.一次电流监测，采用三个开口式穿心电流互感器，采集保护用电流互感器二次电流，监测三相一次电流波形。

4.行程监测，设有一个数字传感器测量通道和一个模拟（电位器）传感器测量通道，监测断路器操动机构行程-时间曲线，计算断路器行程、速度、合分闸时间等参数。

5.断路器合分闸状态监测，设有两个辅助触头测量通道，监测断路器合分闸状态。

6.时间同步，通过北斗/GPS时间同步装置，为监测数据附加精准时标。

7.内置Flash存储器，可滚动存储100条试验数据。

8.设有USB(A)接口可进行软件升级及数据导出。

9.数据上传，监测数据通过RS485通信接口上传至在线监测IED。

10.在线监测IED（智能分析单元），支持IEC 61850-MMS标准协议，可无缝接入变电站自动化系统。

上位机智能分析系统，通过分别导入汉迪高压开关测试仪试验数据和在线监测试验数据进行曲线的叠加对比分析。
