RVT320继电保护向量检查装置
1、用于新建、改建、扩建变电站继电保护装置投运前的继电保护向量检查工作。
2、采用电压、电流非同源无线同步方式，分别在电压互感器、电流互感器一次施加高电压、大电流完成向量检查工作。
3、具有装置单元间或电网A相两种无线同步方式。
4、具有单机、主机、从机三种工作模式。
5、具有平衡、不平衡两种输出模式。
6、仪器箱带有拉杆和滚轮，便于移动。
描述
1、用于新建、改建、扩建变电站继电保护装置投运前的继电保护向量检查工作。
2、采用电压、电流非同源无线同步方式，分别在电压互感器、电流互感器一次施加高电压、大电流完成向量检查工作。
3、具有装置单元间或电网A相两种无线同步方式。
4、具有单机、主机、从机三种工作模式。
5、具有平衡、不平衡两种输出模式。
6、仪器箱带有拉杆和滚轮，便于移动。

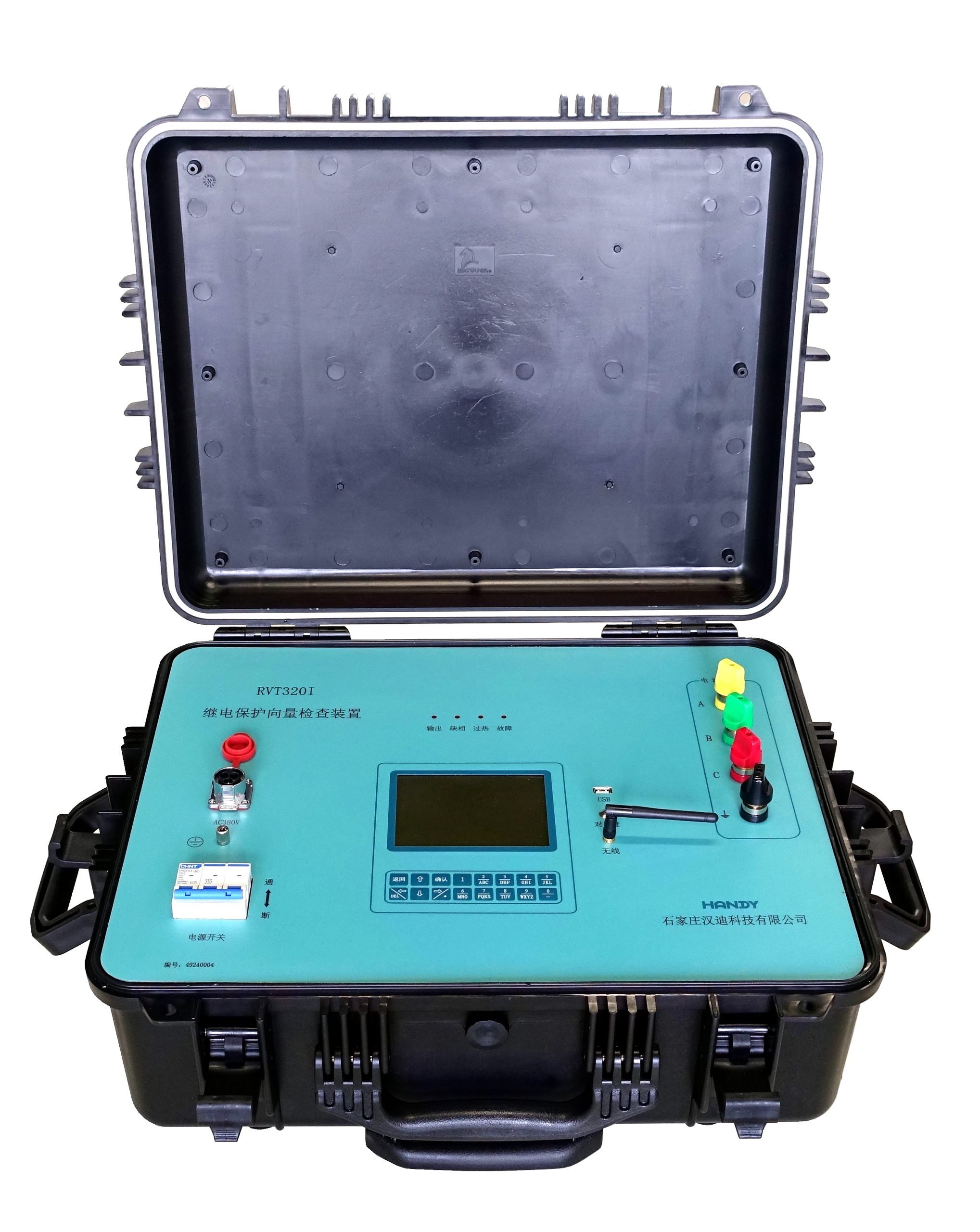

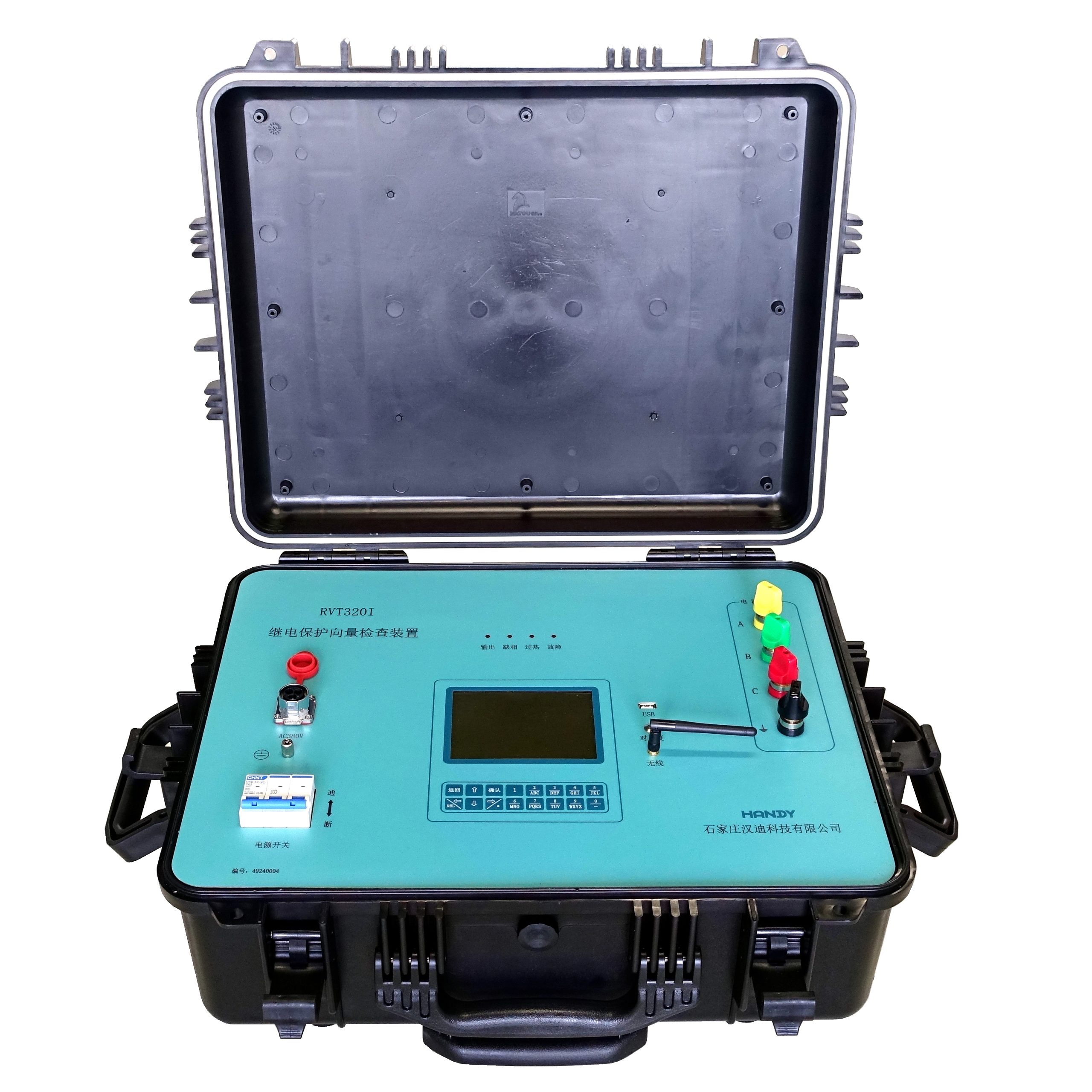

1、RVT320I电流源
① 输出三相相电流：0～200A,负载电压12V
② 输出频率：50Hz
③ 输出三相正序电流
④ 电流测量准确度：±1%
⑤ 相位测量准确度：±1°
⑥ 输入电源：三相380V±10%
⑦ 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露
⑧ 尺寸：613×488×262mm
⑨ 重量：28kg

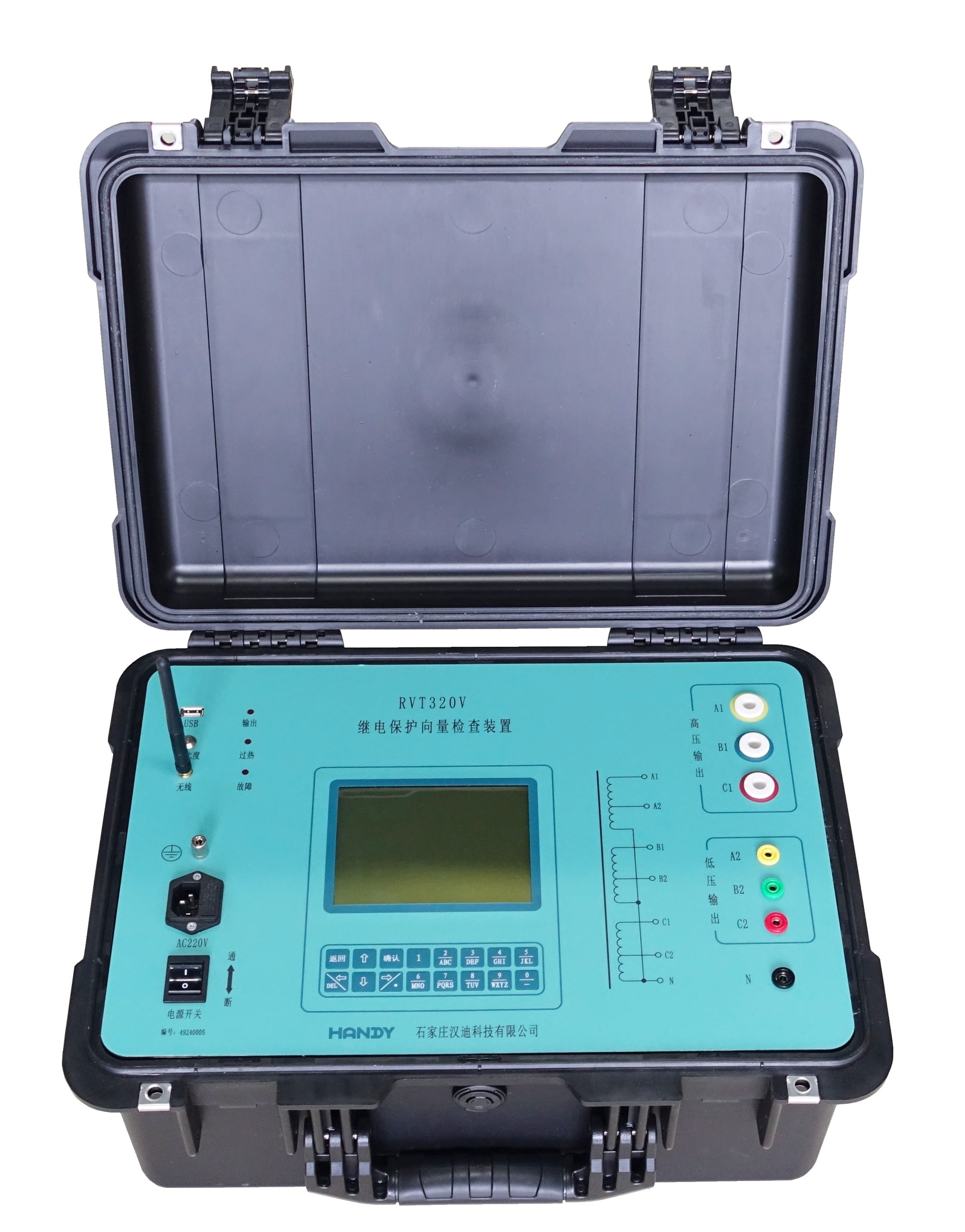

2、RVT320V电压源
① 输出三相相电压：0～3000V/0～60V，300VA
② 输出频率：50Hz
③ 输出三相正序电压
④ 电压测量准确度：±1%
⑤ 相位测量准确度：±1°
⑥ 输入电源：AC 198～264V
⑦ 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露
⑧ 尺寸：478×357×222mm
⑨ 重量：19.5kg

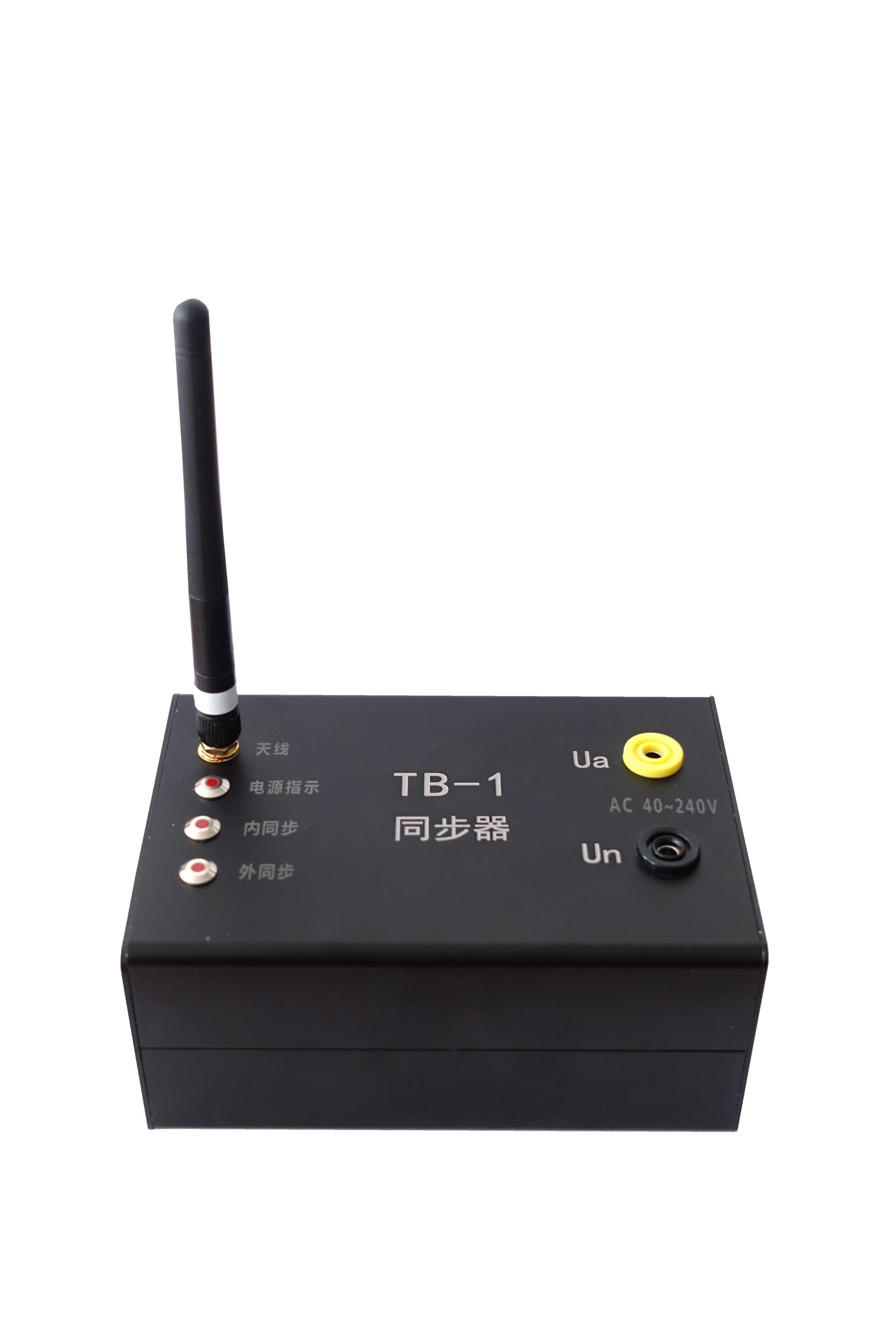

3、TB-1 同步器
① 输入电源：AC 50～240V
② 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露
③ 尺寸：133×90×60mm
④ 重量：1kg
