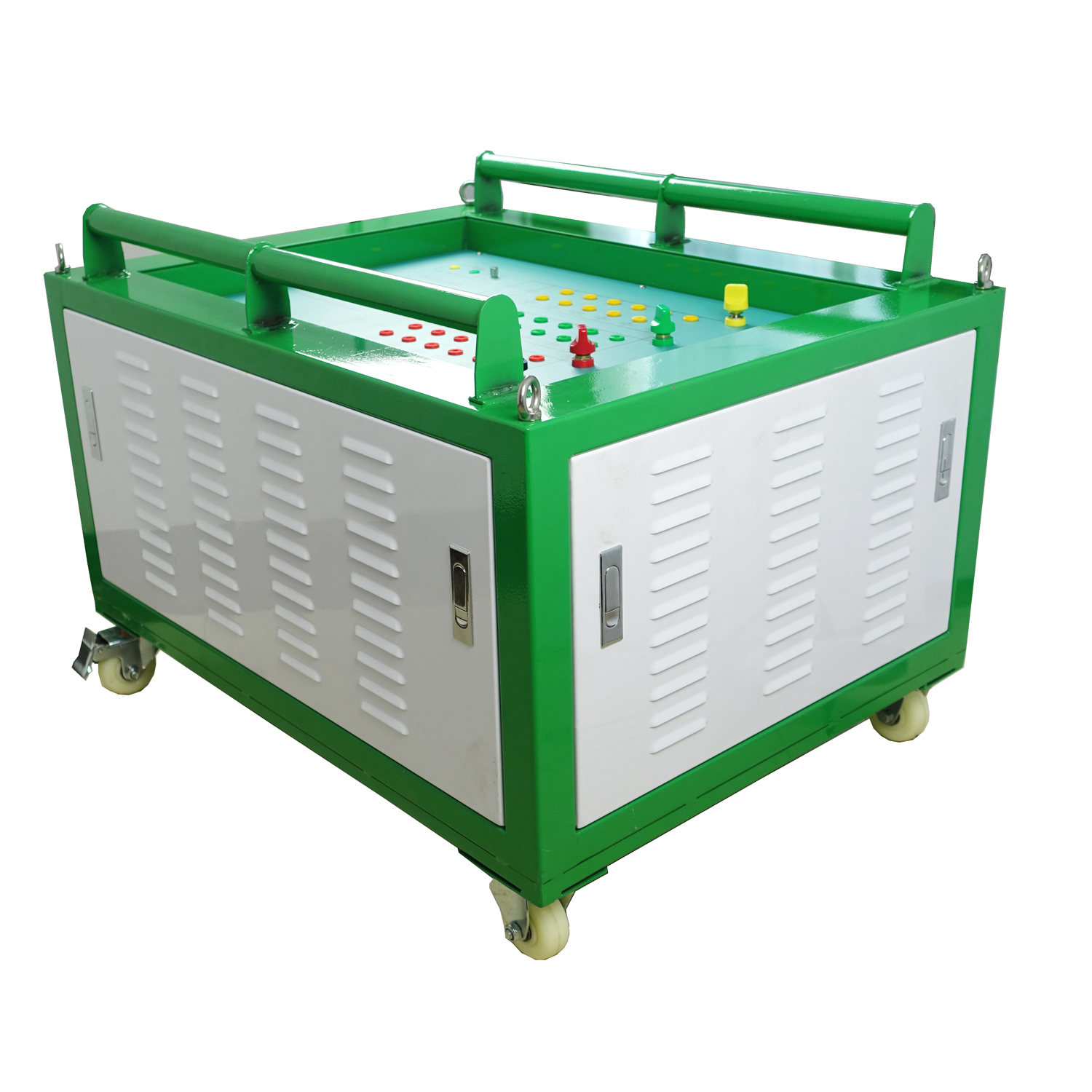

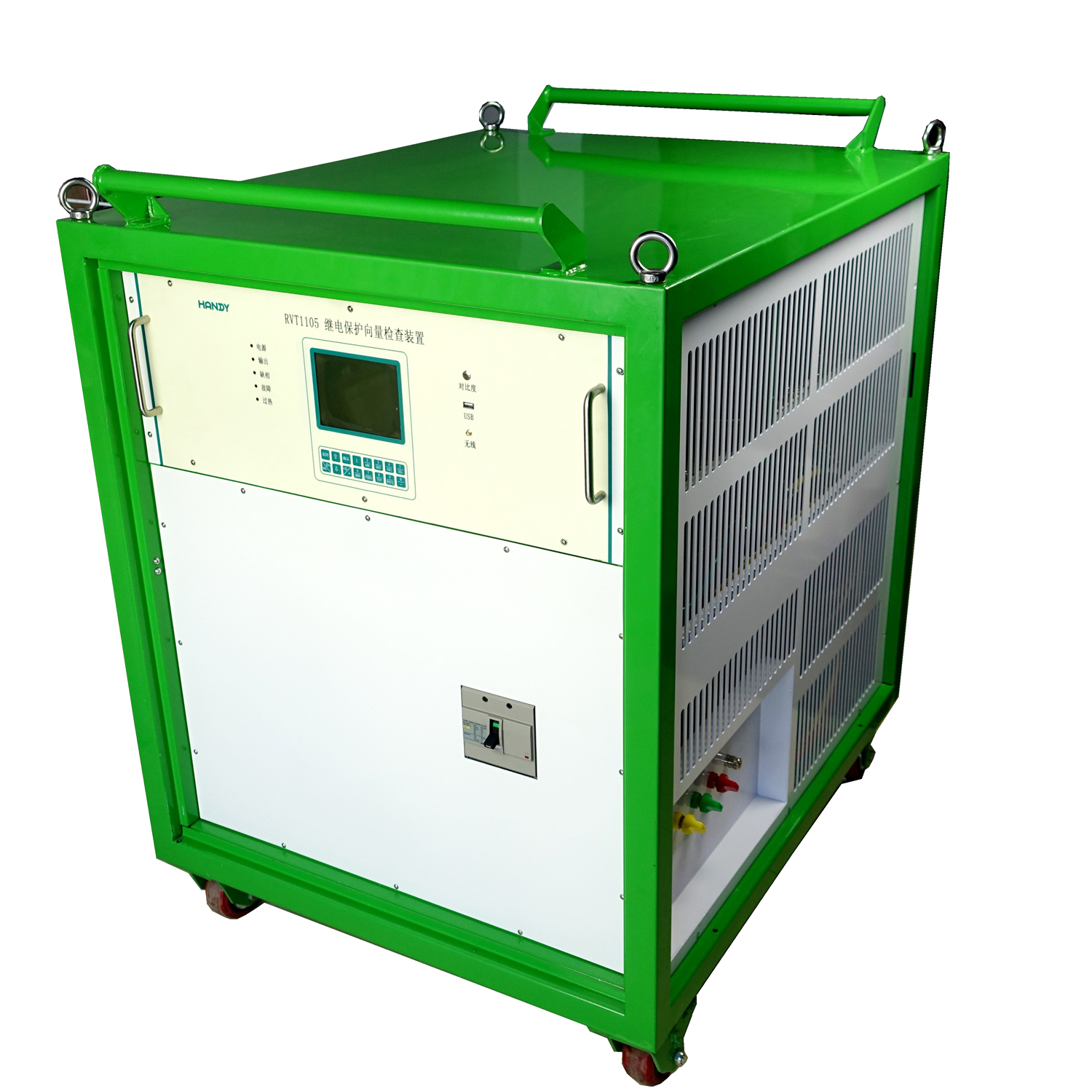

RVT1206继电保护向量检查装置
RVT1206 继电保护向量检查装置适用于投运前继电保护向量检
查。检查装置采用 IGBT 核心调压元件，具有体积小、重量轻、功率
大、可靠性高的显著优点。能够完成《继电保护和电网安全自动装置
检验规程》中规定的：对新安装的或设备回路有较大变动的装置，在
投入运行以前，必须用一次电流及工作电压加以检验和判定的工作。
描述
1、能够进行 220kV 及以下电压等级母线、线路、变压器、线路纵差
保护的向量检查工作。
2、能够产生三相工频正序电压和电流。
3、采用 IGBT 模块电子调压，无机械磨损元件，体积小、重量轻、功
率大、可靠性高。
4、采用电感负载。
5、对于感性负载具有无功回馈功能，大幅度降低输入电源功率。
6、配有补偿电容装置用于增加电感负载电流。
7、透反式显示器，室外清晰显示设置参数和输出数据。
8、内置蓝牙模块，可远程操控检查装置。
1、输入电源：三相 380~420V AC
2、输入功率：10kW
3、输出功率：450kVA
4、输出三相相电压：1200V AC
5、输出三相相电流：120A AC
6、逆变输出功率：110kVA
7、逆变输出三相相电压、相电 流：0~600V/60A ，0~1200V/30A。50Hz。

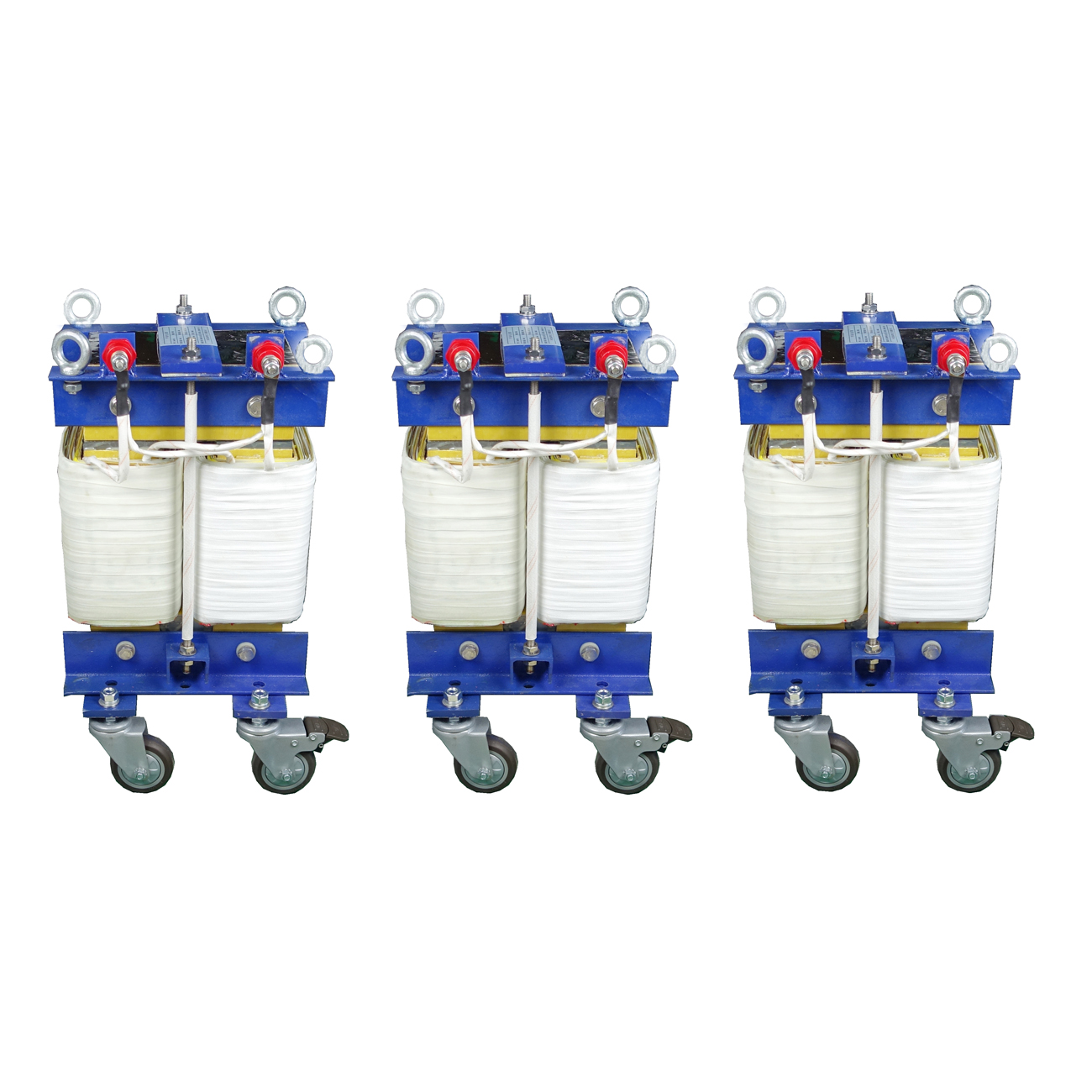

8、电感负载：三相 11Ω/60A（参数可定制）
9、补偿电容：三相 60~240μF /1400V
10、检查装置体积：800×1100×1100mm
11、检查装置重量：600kg
12、三相电容补偿装置体积：880×660×630 mm
13、三相电容补偿装置重量：130 kg
14、单相电感负载体积：300×300×530 mm
