HPD5000B局部放电检测仪
HPD5000B集成多种局部放电检测功能，可以使用特高频（UHF）、高频电流（HFCT）、暂态地电压（TEV）、空气超声波（AE）传感器进行高压设备的局部放电检测，适用于GIS、开关柜、电缆、变压器等设备的带电巡检。
描述
1. 特高频（UHF）局部放电检测

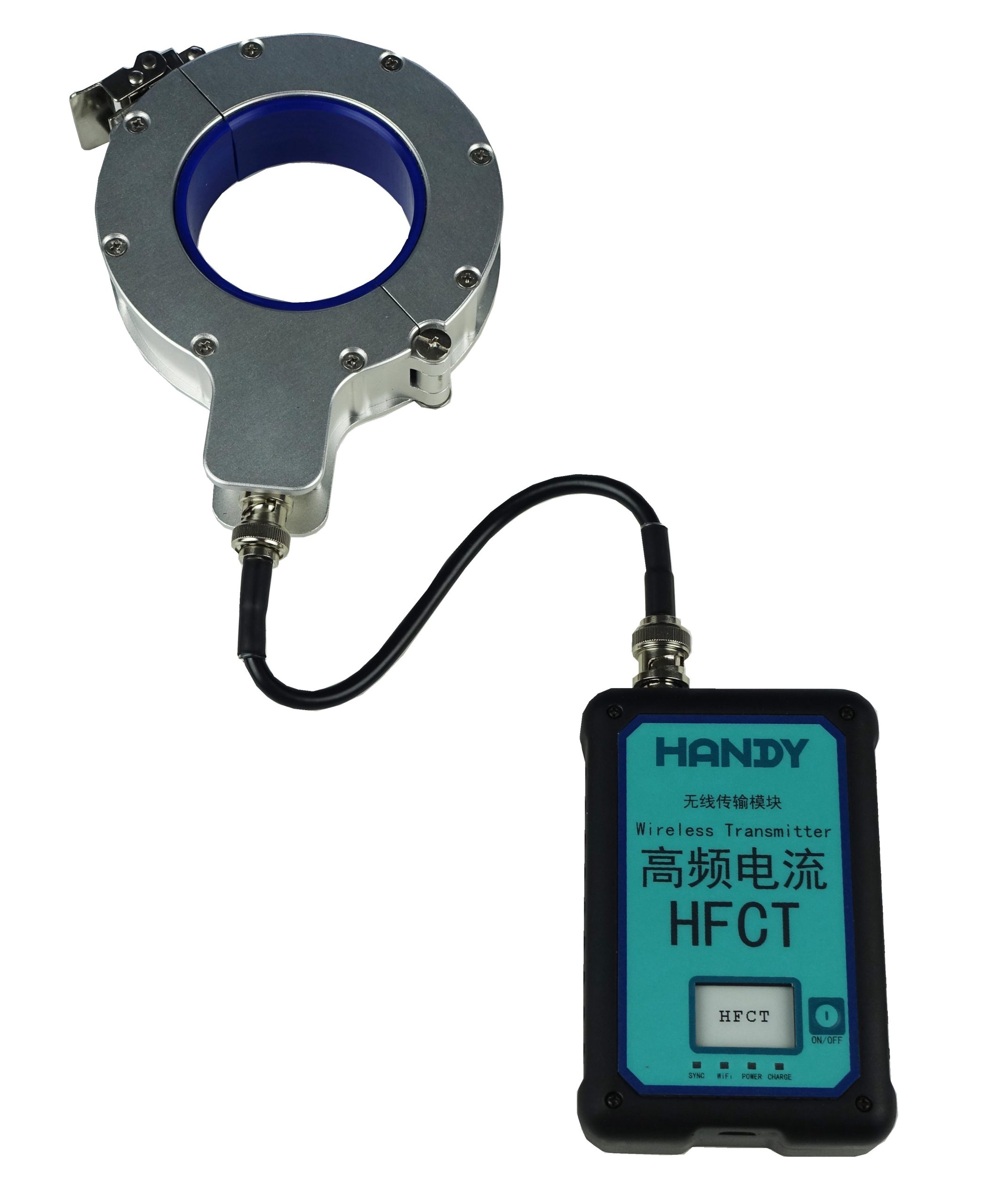

2. 高频电流（HFCT）局部放电检测

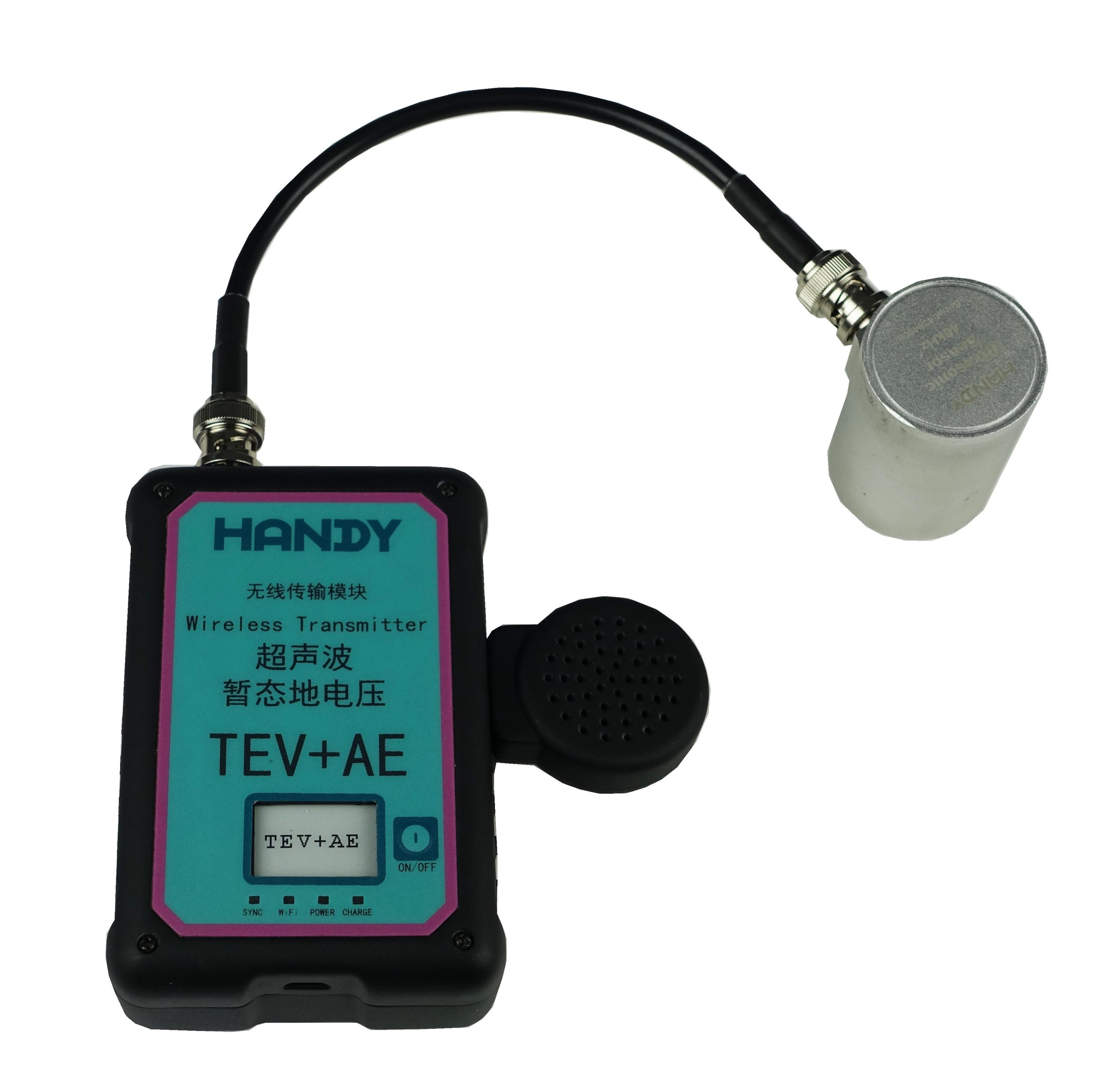

3. 空气超声波（AE）局部放电检测
4. 外置表贴超声波局部放电检测

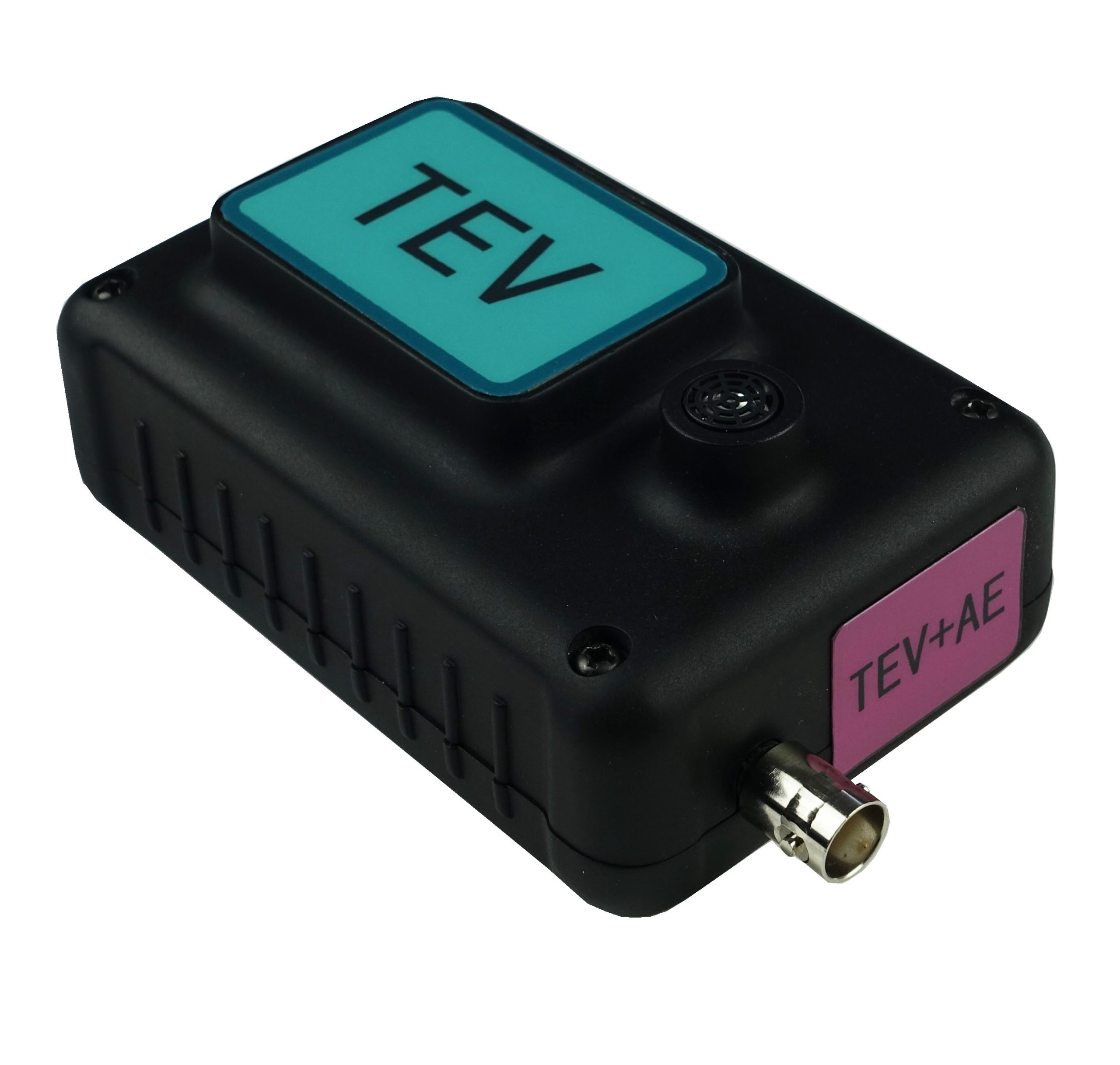

5. 暂态地电压（TEV）局部放电检测
6. 实时刷新PRPS，PRPD图谱
7. 具有特高频选频滤波器，具有高通、低通、带阻、全通组合
8. 具有多种组合的高频电流抗干扰选频滤波器
9. 可同时检测特高频、高频电流、超声波、暂态地电压四个通道任意组合。
10. 具有一键批量生成word报告功能。
11. 8寸Windows平板电脑操作
12. 大容量电池，检测时间大于6小时
13. 无线模块采用铝合金内骨骼设计，防磕碰
14. 采用全无线传感器免接线
特高频（UHF）检测频带.................300~1500MHz
特高频选频滤波器.............................高通、低通、带阻(900MHz)、全通
特高频检测灵敏度.............................≤1.8V/m
特高频检测动态范围..........................70dB
高频电流（HFCT）检测频带...........3~30MHz
高频电流抗干扰滤波器.....................10MHz、17MHz、24MHz
高频电流检测动态范围.....................80dB
高频电流检测线性误差....................≤±5%
暂态地电压（TEV）耦合频带.........3~100MHz
暂态地电压动态范围.........................80dB
暂态地电压检测线性误差................≤±1%
内置空气超声波（AE）中心频率...40kHz
外置表贴超声波测量频带................20~200kHz
超声波测量动态范围.........................95dB
传感器参数
特高频天线等效高度.........................13mm
高频电流互感器阻抗.........................≥10Ω@(3~30MHz)
空气超声波传感器灵敏度.................-67dB@40kHz
暂态地电压耦合器电容值.................50pF
显示
屏幕......................................................8寸
亮度......................................................700Nit
触摸屏..................................................电容式
分辨率.................................................1200*800
机械
平板电脑
尺寸..............................................227*142*22mm
重量..............................................830g
防护等级......................................IP67
无线模块
尺寸..............................................104*70*35mm
重量..............................................250g
供电
平板电脑
电池容量....................................42Wh内置锂电池
续航时间....................................6小时
无线模块
电池容量....................................4000mAh内置锂电池
续航时间....................................6小时
工作环境
工作温度............................................-20℃~50℃
工作湿度.............................................5%~95% RH无凝结
