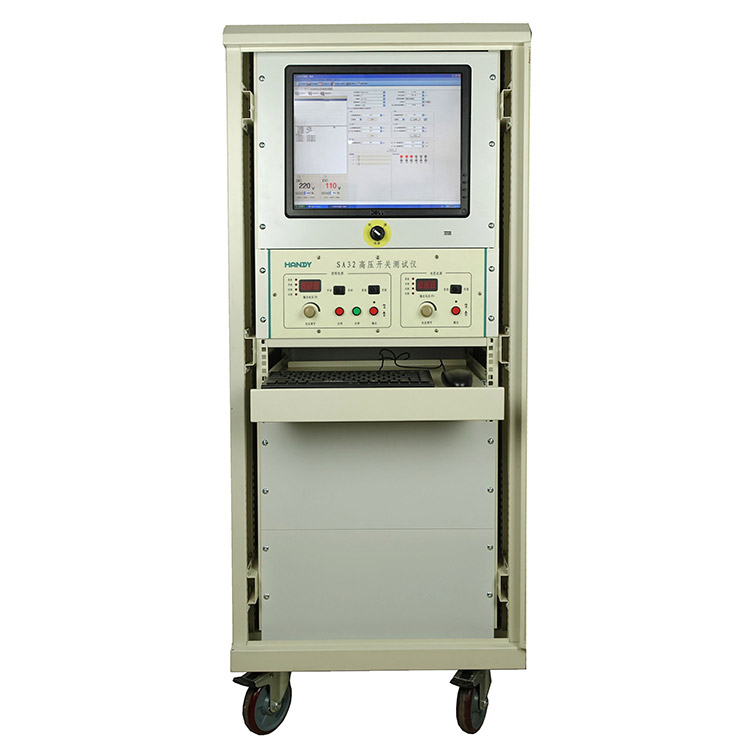

SA32高压开关测试装置
1. 测试各类高压断路器，隔离开关的机械和电气特性。
2. 测试6个主触头和6个辅助触头的合闸时间、分闸时间、不同期时间、弹跳时间、预插入时间、配合时间等参数。
3. 测量6个带合闸电阻触头的合闸电阻值。
4. 设有三个模拟量行程输入通道和三个数字量行程输入通道。使用电阻性传感器和数字传感器测量开关的行程、超程、反弹幅度、过冲时间、过冲量、速度。
5. 使用数字传感器可精确测量操作机构旋转角度。
6. 进行合闸、分闸、分合分、合分、分合控制。
1.测试各类高压断路器，隔离开关的机械和电气特性。
2.测试6个主触头和6个辅助触头的合闸时间、分闸时间、不同期时间、弹跳时间、预插入时间、配合时间等参数。
3.测量6个带合闸电阻触头的合闸电阻值。
4.设有三个模拟量行程输入通道和三个数字量行程输入通道。使用电阻性传感器和数字传感器测量开关的行程、超程、反弹幅度、过冲时间、过冲量、速度。
5.使用数字传感器可精确测量操作机构旋转角度。
6.进行合闸、分闸、分合分、合分、分合控制。
7.能够测试手动操作断路器的机械特性。
8.编辑储存各种速度定义的开关型号。
9.内置可调交直流控制电源。
10.内置独立用于电机储能的可调交直流电源。
11.内置电流传感器测量电机电流。
12.输出控制采用电子开关，控制精度高、寿命长。
13.内置电流传感器测量合闸、分闸控制电流。
14.储存的测试数据可转存至U盘。
15.使用U盘可对仪器内软件进行升级。
16.具有进行10000次自动操作试验功能。
17.生成包络线和测试报告。
1.时间测量范围：1～20000ms。准确度：±（0.05%t+0.1）ms. 最小分辨力0.1ms。
2.模拟传感器输入测量范围：0～5V
3.模拟传感器电阻范围：50Ω～5kΩ
4.数字传感器接口：长线驱动器RS422接口
5.数字传感器测量角度准确度：±0.1º，分辨力：0.05º
6.行程测量范围取决于传感器长度。最高1000mm。最小分辨力0.1mm
7.行程测量准确度：±（0.5%L+0.2）mm
8.速度测量范围：0～20m/s，分辨力0.01m/s
9.交直流控制电源输出:0～270V/10A，功率2kW
交直流电机电源输出:0～270V/10（20）A
10.交直流电压表测量范围：0～300V，准确度：±（0.5%U+1）V
11.线圈电流测量：DC/AC峰值 0～20A，最小分辨力10mA
电机电流测量：DC/AC峰值 0～20A，最小分辨力10mA
12.合闸电阻测量范围：50～2000Ω；分辨力0.1Ω，准确度±（1%R+1）Ω
13.输出控制功率：DC或AC300V/30A
14.工作电源：198～264VAC，47～63Hz
15.工作条件：温度-10～50℃，湿度 ≤90%RH，不结露
16.尺寸：1500×600×800mm
17.重量：70kg
